紫外線直接照射是聚合物老化的主要因素,而水份、溫度和紫外線結(jié)合將進(jìn)一步促進(jìn)老化。滌綸土工布抗老化性能好于丙綸織物,但當(dāng)紫外線和水份聯(lián)合作用時,滌綸織物的老化速度將加快,丙綸織物如采用防老化劑及添加炭黑,則能延緩老化。土工布只要避免紫外線直接照射,埋在土中或水中,其老化速度可變得很小。
丙綸的缺點是抗紫外線性能差,特別對UVB波段的紫外線很敏感,試驗表明,春夏季隔玻璃在光照下6個月,其強(qiáng)度即降為0,而滌綸仍能保持78%,尼龍為73%,因此丙綸在抽絲前必須經(jīng)防老化處理,在使用和運輸中必須盡量避免在日光下暴曬。另外,丙綸的熔點較低(在135℃左右),因此在與瀝青等密封材料及鋪地材料結(jié)合時受到一定限制。

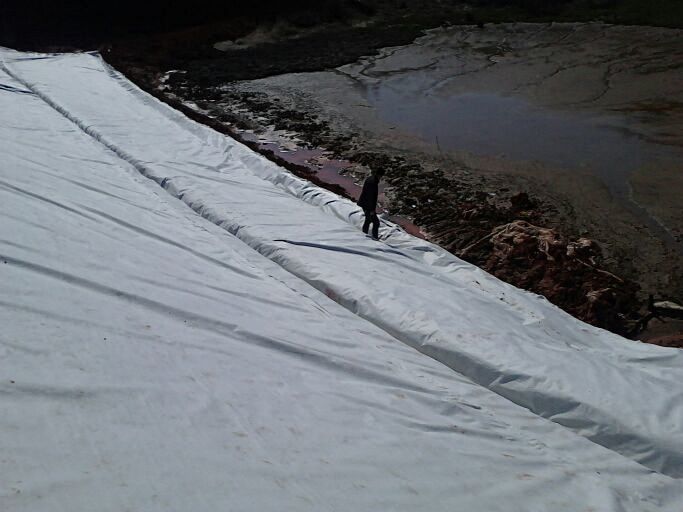

短纖維針刺土工布是目前應(yīng)用廣泛的非織造土工布之一。纖維經(jīng)過開松混合、梳理(或氣流)成網(wǎng)、鋪網(wǎng)、牽伸及針刺固結(jié)后形成成品,針刺形成的纏結(jié)強(qiáng)度足以滿足鋪放時的抗張應(yīng)力,不會造成撕破、頂破。由于其厚度較大、結(jié)構(gòu)蓬松,且纖維通道呈三維結(jié)構(gòu),過濾效率高,排水性能好。其滲透系數(shù)達(dá)10-1～10-2,與沙粒濾料的滲透系數(shù)相當(dāng),但鋪起來更方便,價格也不貴,因此用作反濾和排水為合適。還具有一定增強(qiáng)和隔離功能,也可以和其它土工合成材料復(fù)合,具防護(hù)等多種功能。由于非織造土工布具反濾和排水的特點,因此在水力學(xué)性能方面要特別予以重視,一是有效孔徑;二是滲透系數(shù)。要利用非織造布多孔的性質(zhì),使孔隙分布有利于截留細(xì)小顆粒泥土又不致于淤堵,這必須結(jié)合工程的具體要求,予以滿足。
